Multi-probe Systems

SG 3000

70 MHz - 6000 MHz

SG3000は、フルサイズの自動車用アンテナ測定やOTAテスト用のシステムです。お客様のニーズや設置条件に合わせてシステム構成を変更することができます。固定式(Fモデル)または移動式(Mモデル)の異なるサイズのアーチを設計することができますので、電波暗室に常設することも、電波暗室に移動させることも可能です。被測定物の回転を高精度な位置決めシステムで制御することで、離散的または連続的なリアルタイム測定が可能です。

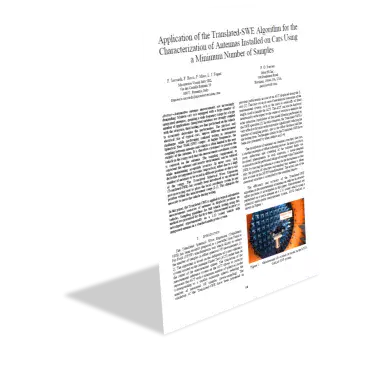

参考文献:

  • SG 3000F -
  • SG 3000M

MEASUREMENT CAPABILITIES

  • Gain
  • Directivity
  • Beamwidth
  • Cross polar discrimination
  • Sidelobe levels
  • 1D, 2D and 3D radiation patterns
  • Radiation pattern in any polarization (linear or circular)
  • Antenna efficiency
  • Antenna diversity
  • Key fob testing for remote keyless entries

MAX. SIZE OF DUT

  • 2.4m x 6 m (Wx)

MAX. WEIGHT OF DUT

  • 3 500 kg

TYPICAL DYNAMIC RANGE

  • 70 dB
