Far-field
室外烤箱
规格
频率
- 0.4 - 18 千兆赫（典型值）
塔架
- 可更换塔尖，用于不同的测量目标
- 塔架可隐藏在伸入地面的混凝土中，便于安装目标
可调节高度的发射/接收站
- 根据目标距离和频率配置不同的天线高度，可更好地控制地面反弹
杂波控制
- 不同的雷达栅栏配置可减少 地面反弹效应
控制室
- 可作为固定地面站或移动下射程车使用
Planar and Cylindrical Near-Field
室外烤箱
规格
频率
- 0.4 - 18 千兆赫（典型值）
目标
- 短距离全尺寸目标测量
- 适用于模型目标和真实目标 - 原状/起飞前
- 快速检查平台 RCS 配置
- 在平台生命周期内进行维护
测量配置
- 通过 Y 塔扫描仪对目标前方进行 SAR 垂直扫描 (2D)
- 通过 Y 塔扫描仪和塔架（AZ/EL）进行 ISAR 完整 3D 扫描
Tapered Chamber
室内烤箱
规格
频率
- 0.1 - 2 千兆赫（典型值）
降低反射率
- 锥形壁设计可将杂散信号导向腔室后壁，从而最大限度地减少内部反射
杂波控制
- 减少多重反射，降低背景噪声，提高信噪比
集成锥形馈源
- 实现高交叉极和平面波前控制性能

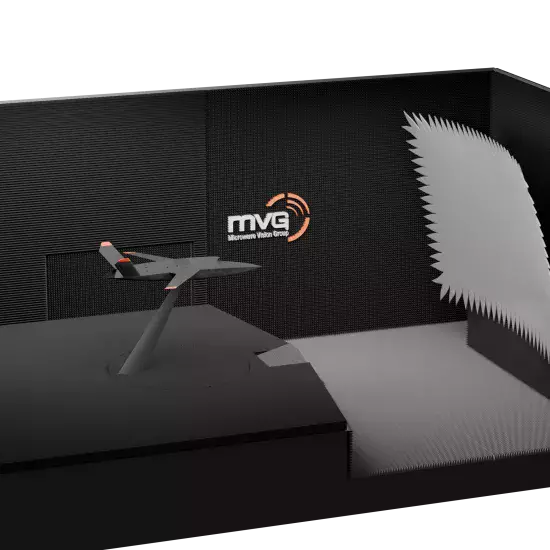

Compact Range
室内烤箱
规格
频率
- 0.7 - 110 千兆赫（典型值）
功能
- 自动馈电选择，实现连续全频覆盖
- 高系统动态范围和高灵敏度
- 高交叉极性性能
腔体杂波
- 远低于射频系统噪声
灵活的模块化目标定位
- 塔架、泡沫塑料等
反射器
- 表面精度高，支持毫米波测量

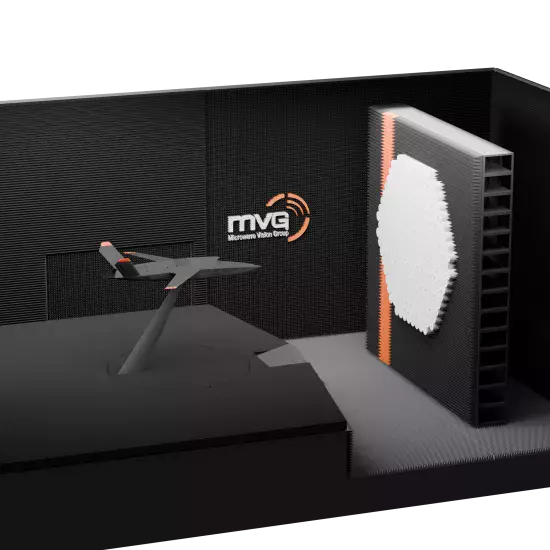

Plane Wave Generator
室内烤箱
规格
频率
- 0.1 - 1.0 千兆赫 | 6 千兆赫以下（典型值）
功能
- 增益
- 波束宽度
- 边瓣水平
- 任何极化（线性或圆形）和交叉极化的辐射模式
- 天线罩测量
- 指向性
- 二维和三维辐射模式
- RCS 测量
- EIRP 和 G/T
Planar / Cylindrical Near-Field
室内烤箱
规格
频率
- 1.0 - 40.0 千兆赫（典型值）
功能
- ISAR 软件工具中的 NF 至 FF 校正功能可使雷达图像聚焦
- 通过先进的数据处理技术和高分辨率功能有效减少杂波
紧凑的测试环境
- NF RCS 测距仪所需的物理空间比传统的远场测距仪小得多，因此非常适合室内实验室、生产环境或城市地点
成本效益
- 通过避免远场设置所需的长距离，NF RCS 测距仪可降低基础设施和运营成本
增强测量灵活性
- 测试装置可进行多角度和多极化扫描，并能处理复杂的测试场景
SAR 和 ISAR 成像能力
- NF RCS 系统可生成 SAR（合成孔径雷达）和 ISAR（反合成孔径雷达）图像，提供静态或移动目标的高分辨率雷达图像。
- 合成孔径雷达可通过围绕静止目标移动雷达进行成像
- ISAR 利用移动目标的运动来合成孔径，从而捕捉移动目标的图像。
Dual Gantry Bi-Static
室内烤箱
规格
频率
- 1.0 - 40.0 千兆赫（典型值）
功能
- 等半径龙门臂
- 具有防碰撞安全功能
- 天线测量
- 单静态/双静态 SER 和衍射滤波测量，用于测量材料样品的入射角和频率，以及用于验证能量吸收均匀性的诊断雷达成像
- 平面 RAM/材料样品的反射系数与入射角和频带的函数关系，采用双静态配置或正常入射时的单静态配置
- 材料/FSS 平面样品的插入损耗（透明度）与样品旋转时的入射角和频率的函数关系
